Holzwerken --> Absaugkabine f��r Feinstaub

Mein nächstes Projekt ist eine Absaugkabine für Feinstaub! Diese wird aus 20mm breiten Rahmen zusammengebaut!
Damit freie Sicht gewährleistet ist, wird zwischen den Rahmen 3mm starkes Plexiglas eingesetzt.

Das Dach wird schräg angesetzt und eine Absaughaube wird hier angeschraubt.

Die 20mm breiten Rahmen stelle ich aus Resten Fichtenleimholzleisten, die aus anderen Projekten übriggeblieben sind, zusammen. Das ergibt ca. 36mm dicke Bretter. Daraus kann man dann die 20mm Rahmenleisten mit der TKS zuschneiden. Man kann auch Vollholz nehmen. Auch die Holzart ist beliebig. Aber wie das so ist: die Reste müssen auch verarbeitet werden.

Zwei Restbretter werden zu einem dickerem zusammengeleimt! Aus diesen werden dann 20mm breite und dicke Leisten geschnitten!
Die Rahmen werden in einem Winkel von 50° miteinander durch überblattung verbunden. Zur Sicherheit werden später noch Dübel eingesetzt zur besseren Haltbarkeit der überblattung. Das abfallende Holz wird angerissen und mit Handsäge und Stechbeitel ausgearbeitet!

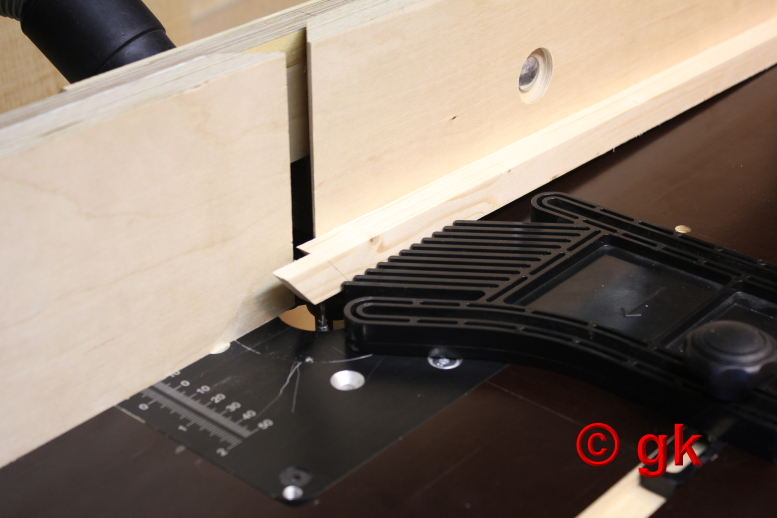

Die Verglasung wird mit 3mm starkem Plexiglas hergestellt. Hierzu müssen die Rahmenteile mit 3mm Nuten versehen werden. Das mache ich an der Tischfräse. An Ausklinkungen kann nicht von Anfang an gefräst werden. Sondern das Werkstück muss schräg angesetzt werden. Hierbei ist besondere Vorsicht geboten. Und nur mit Spannkamm durchführen! Die Bodenrahmen erhalten zusätzlich einen 3mm breiten Zapfen.
Die 3mm breiten Nuten werden 5mm tief in die Rahmen gefräst. Bei den oberen Ausklinkungen nicht am Anfang beginnen. Sondern von oben schräg ansetzen.

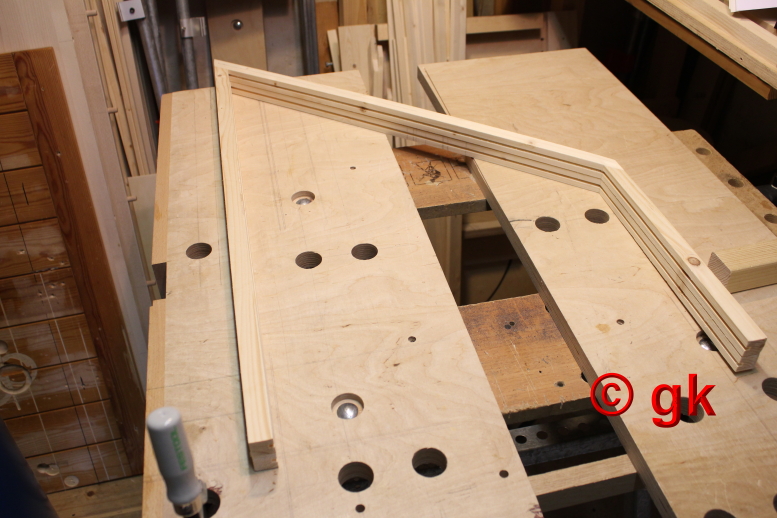

Die fertig genuteten Rahmenteile.

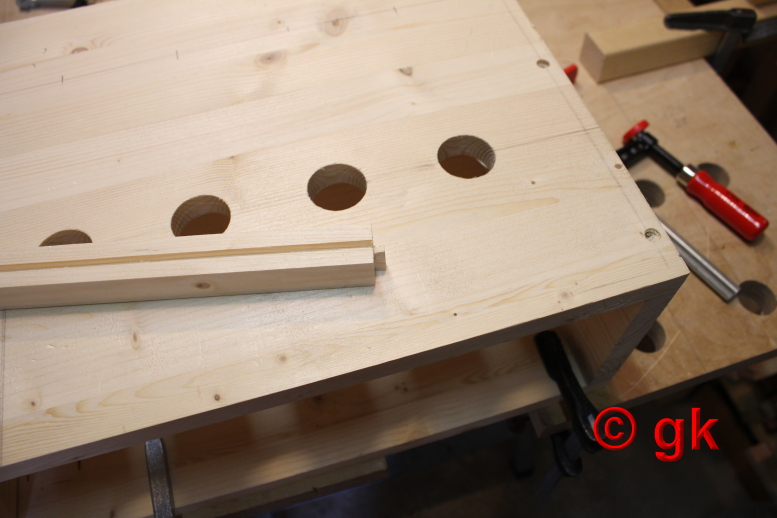

Die Bodenrahmen werden mit einem 3mm breiten und 5mm tiefen Zapfen versehen. Diese passen dann in die vorderen und hinteren Rahmenteile! Zunächst werden die Bodenrahmen abgelängt!
Der Zapfen wird sauber mit dem Stechbeitel und Handsäge herausgearbeitet!
Die Rahmenteile werden lose zusammengelegt, um zu überprüfen ob alles in Ordnung ist. Jetzt werden die Rahmen ersteinmal zusammengeleimt!
Hier mit Bodenrahmen. Die Dübel sind mittlerweile auch schon eingearbeitet! Der Bodenrahmen wird aber allerdings erst eingeleimt, wenn das Plexiglas eingesetzt ist!
Jetzt werden die Plexiglasscheiben zugeschnitten. Hierbei ist zu beachten, dass das Sägeblatt feinzahnig ist und mit langsamer Sägeblattgeschwindigkeit (3-4) gearbeitet wird! Damit beide Seiten gleichzeitig geschnitten werden können, werden zwei Platten an 4 oder 5 Klebepunkten mit Sprühkleber oder mit Sekundenkleber verbunden! Dann können die Platten bis zum letzten Sägeschnitt nicht verrutschen!
Die beiden Seitenteile werden mit Quer-Streben verbunden. Die Rückwand besteht aus selbst zusammen geleimten Fichtenholzstreifen, die vorher auf 10mm Dicke gehobelt wurden. Die Streben verleime ich mit den Seitenteilen an hand von 6mm Dübeln.
Herstellung der Dübelbohrungen:
Zunächst kopfseitig
ein 6mm Loch bohren:
Dann ein Dübelmarker ins
Loch setzen und mit Klebeband
fixieren:
Und jetzt auf dem Rahmen sowohl
links alsauch rechts die
Dübelbohrung markieren:
Dies jeweils für vorne wie auch hinten wiederholen. Danach überprüfen, ob die Dübel passen:
An der linken Seite wird noch ein Haltebalken angeleimt,
an dem eine Lampe angeklemmt werden kann:

Scheiben einsetzen, untere Querstrebe einleimen und beide Seiten mit den vorgereiteten Querleisten verleimen!
Zuschnitt der Rückwand aus 10mm dickem Fichtenleimholz.
Die Rückwand wird geschliffen!
Da keine hoher Anspruch auf eine fein Oberfläche gelegt wird, schleife ich nur bis 180 Korn.

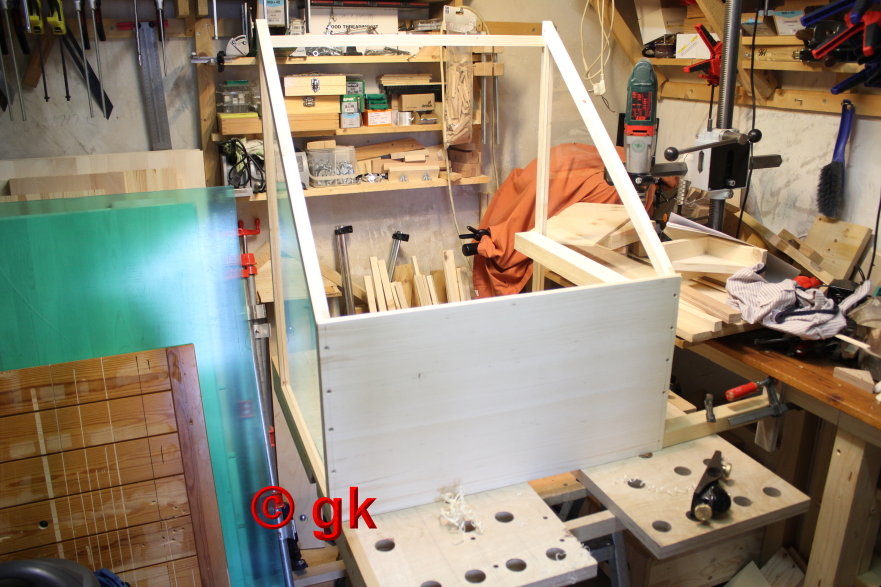

Die Rückwand ist angebracht!

Die obere Plexglasscheibe mit der
Absaugkabine ist montiert.

Die fertige Absaugkabine..

und hier am Einsatzort! Vorne wurde noch
die nach oben bzw. nach unten
verschiebbare Plexglascheibe in
die Führungsnuten eingesetzt.
