In der Küche fehlt noch Ablagefläche. Daher habe ich ein kleines Beistell-Regal entworfen! Die Regalbeine werden hierbei im Querschnitt als "L" ausgeführt!
Man bekommt zwar Balken mit 70x70. Aber die sind nicht immer maßhaltig. Daher hab ich Balken mit dem Maß 74x45
genommen. Um auf ein Maß von 70x70 zu kommen bietet sich daher die L-Form an. Man hätte zwar eine Dopplung machen
können.
Aber mit der L-Form spart man Material.
![kleines Beistellregal](datafiles/beistellregal/bild-01.jpg)

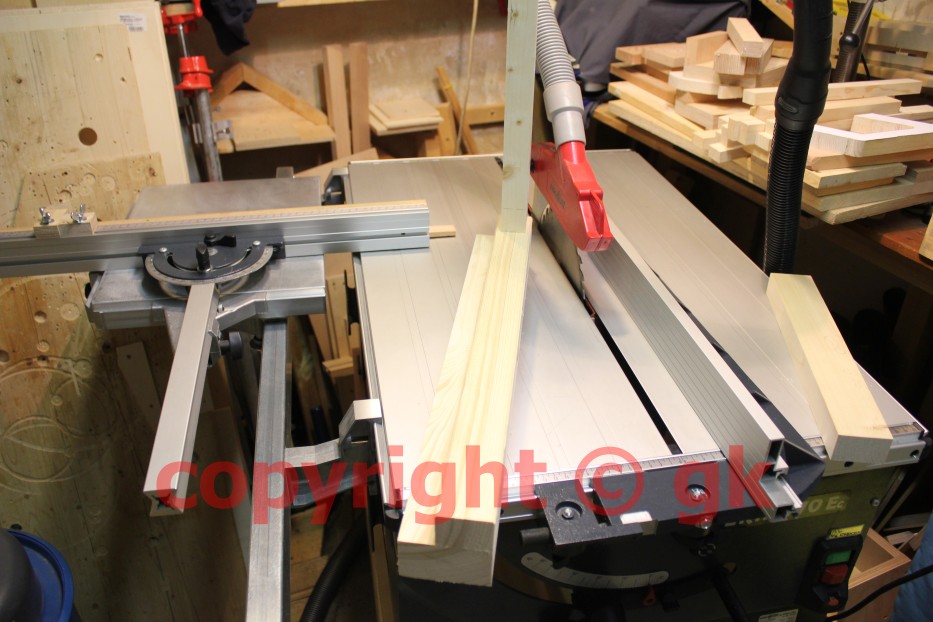

Die benötigten Balkenlängen werden grob auf die benötigte Länge gebracht! Danach können die
die exakten Längen an der TKS geschnitten werden.
Auch die entsprechenden Breiten werden dann an der TKS geschnitten!
Die Teile für die Regalbeine werden zugeschnitten!
Und eine Passprobe!

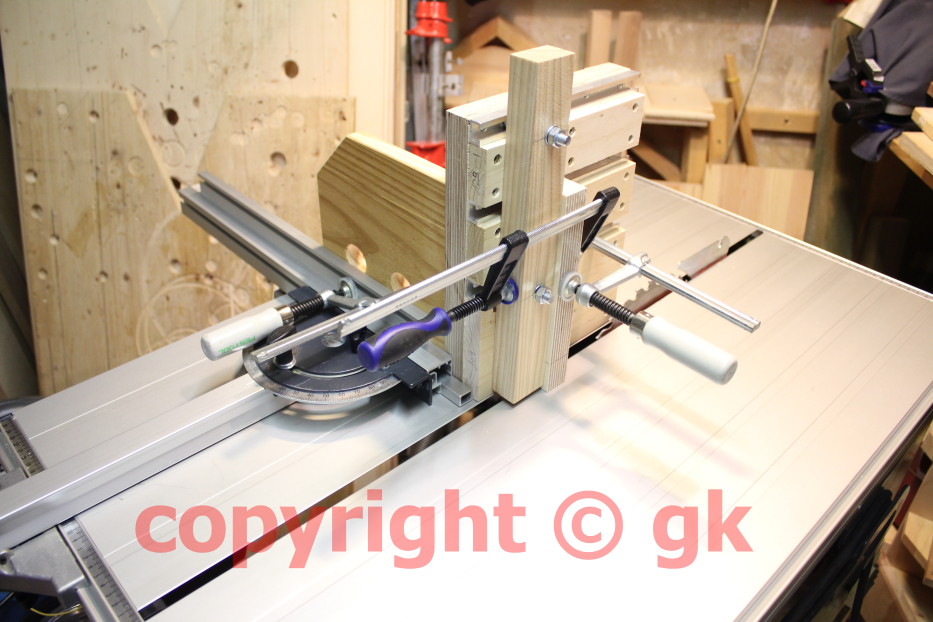

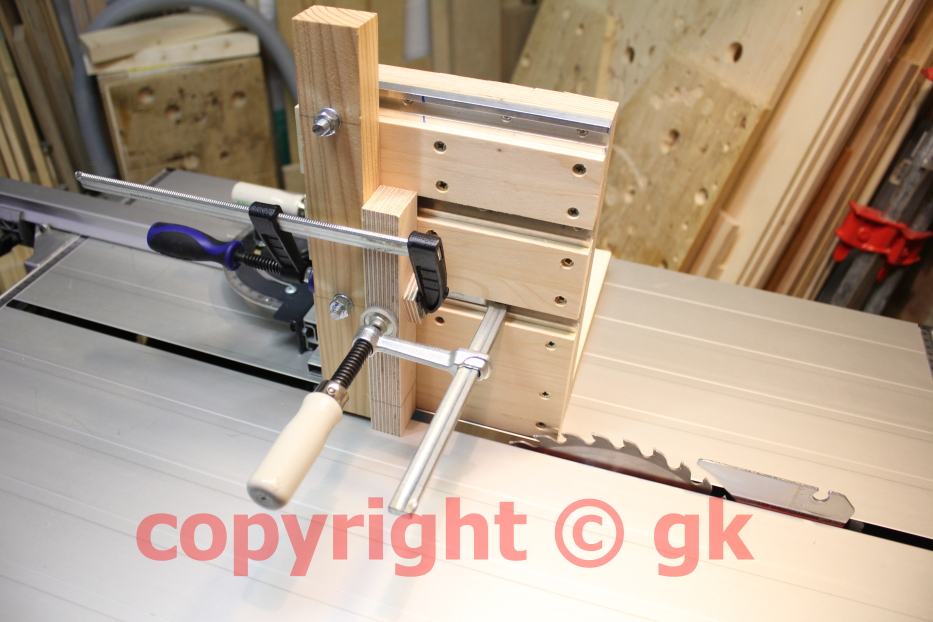

Die Schlitze (teilweise) und Zapfen schneide ich an der TKS. Zuerst wird aber an einem Testholz
die TKS eingestellt!
![kleines Beistellregal](datafiles/beistellregal/bild-04.jpg)
Es wird zuerst der Zapfen geschnitten. Dann die Nut mit einer Zulage, die der Dicke des Sägeblattes entspricht.

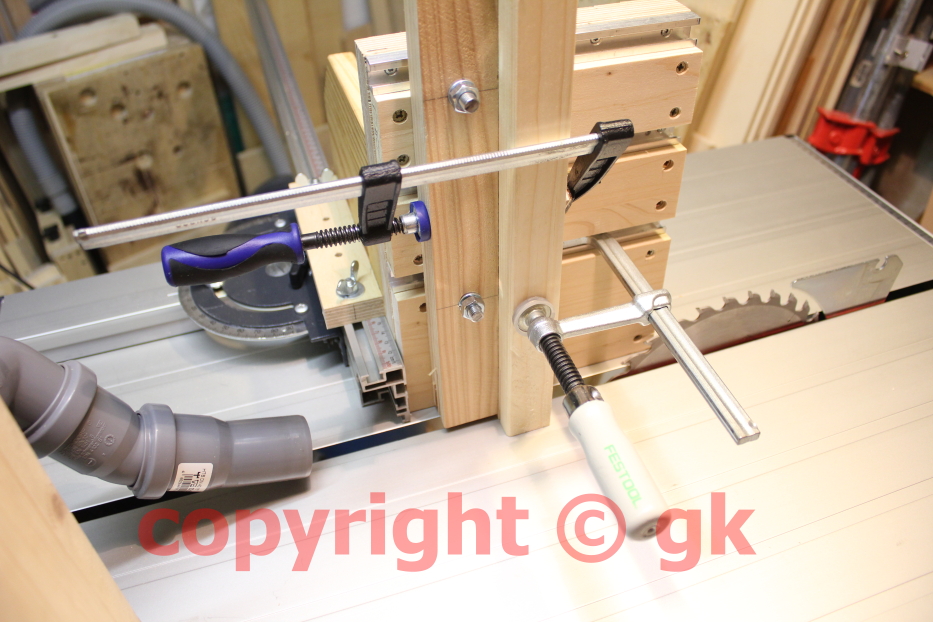

Jetzt werden die Nuten und die Zapfen geschnitten!
Für die Nut wird der Rest ausgestemmt!
Der Zapfen wird abgesetzt!
Test, ob die Passung stimmt!

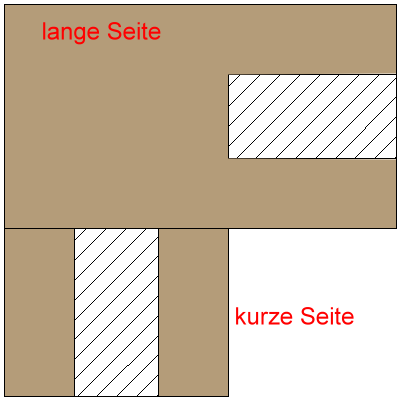

Für die kurze Seite der Regalbeine lassen sich die Nuten und Zapfen leicht mit der TKS herstellen! Bei der
langen Seite ist das nicht möglich!
![kleines Beistellregal](datafiles/beistellregal/beistellregal-2.png)
Entweder wird die Nut durch Stemmen (man kann mit einer Feinsäge schräg vorsägen) herausgearbeitet werden. Oder man setzt die Oberfräse ein!
Ich habe mich für die zweite Variante entschieden!
Aber auch hier muss letztendlich ein wenig gestemmt werden!
Die Nut wird angerissen:

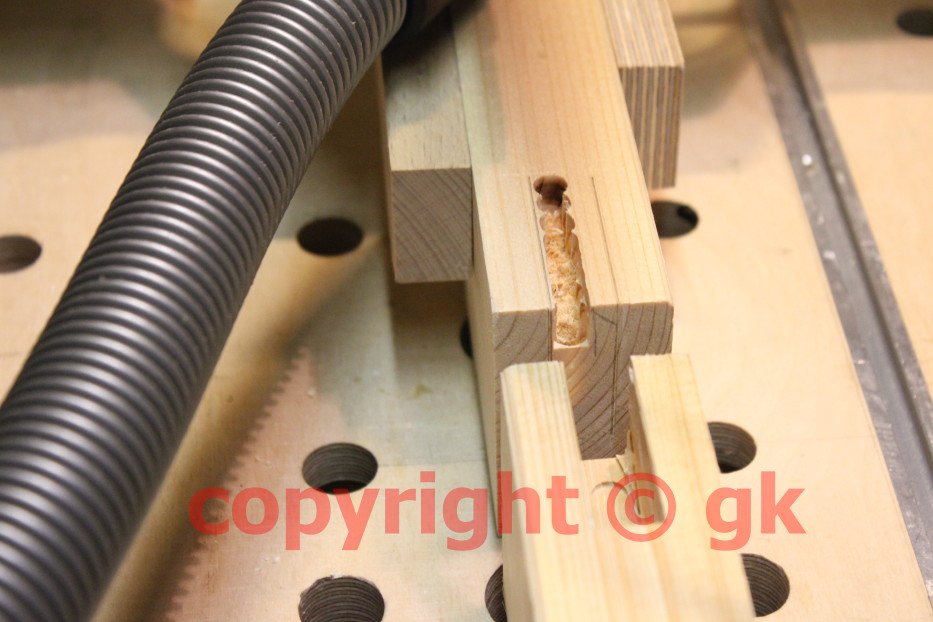

Mit der Oberfräse wird die Nut vorgefräst:
![kleines Beistellregal](datafiles/beistellregal/bild-22.jpg)

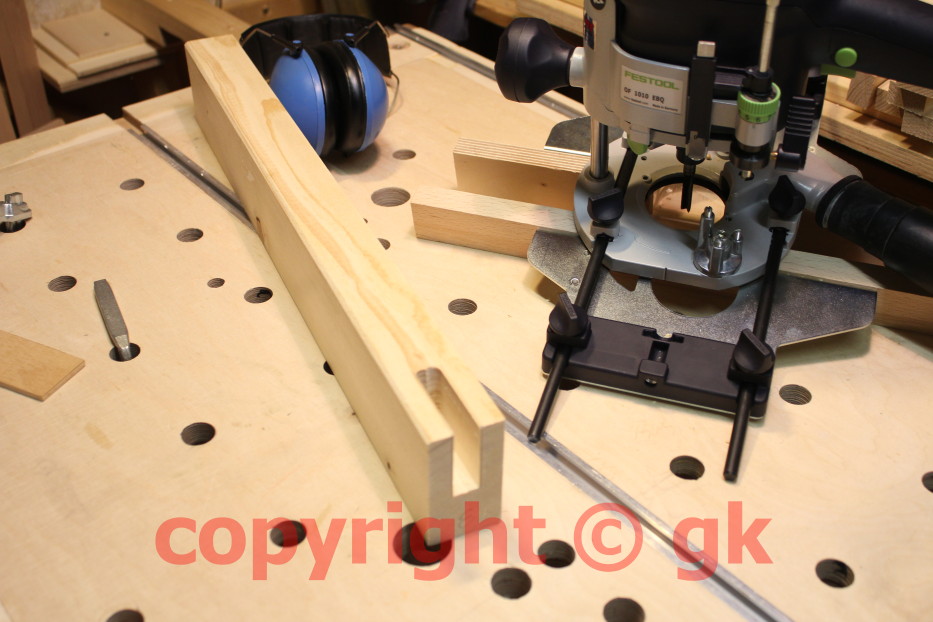

Damit die Oberfräse vorne nicht abkippt, wird ein gleiches Werkstück vorgespannt!
![kleines Beistellregal](datafiles/beistellregal/bild-21.jpg)
Zum Schluss müssen die Zapfen noch mit dem Stechbeitel
gerade ausgearbeitet werden!

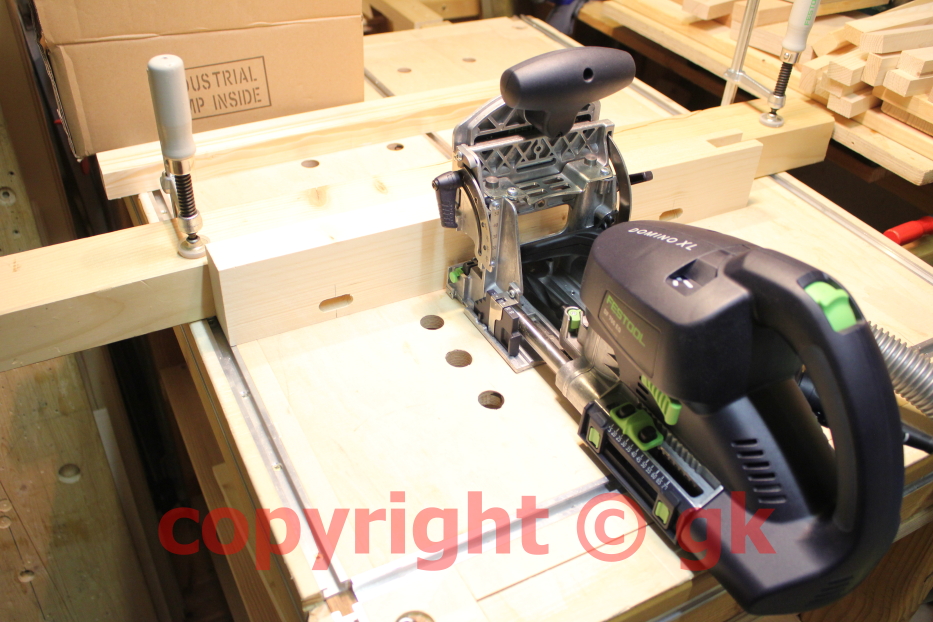

Die beiden Beinteile verbinde ich mit Domino-Dübel mit einer Dicke von 12mm.
Die entsprechenden Löcher werden mit der Domino-Fräse hergestellt!
![kleines Beistellregal](datafiles/beistellregal/bild-26.jpg)

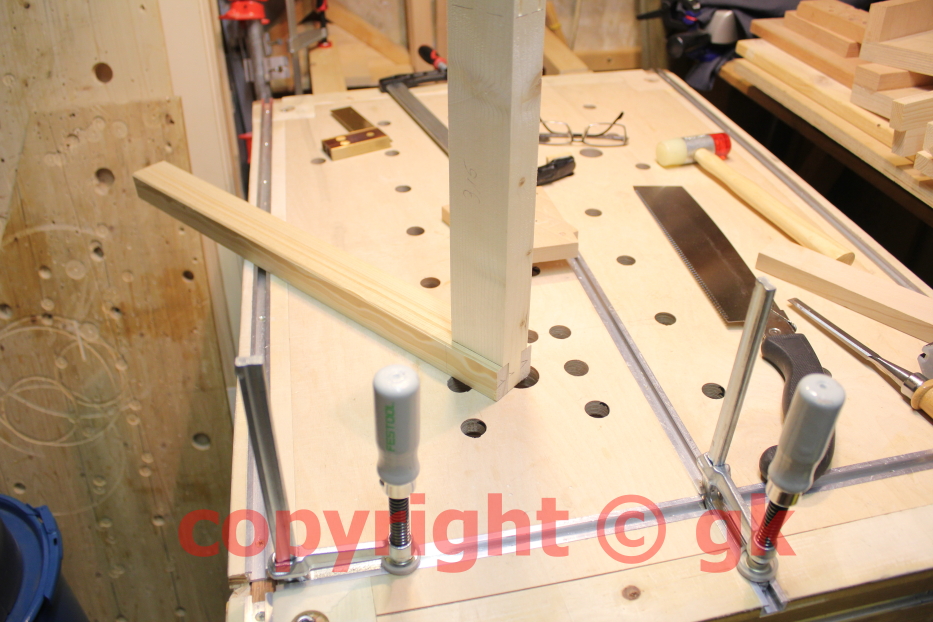

Die beiden Beinteile werden verleimt!
Die fertigen Beine werden noch formatiert und unten angefast!
Jetzt werden die Zargen angebracht!
Die Einlegeböden werden aus mehreren Teilen zusammengesetzt! Einen Einlegeboden stelle ich aus Reststücken her. Dann
muss ich dafür nicht ein neues Brett verwenden!
So sollen die Einlegeböden aus mehreren Teilen zusammengesetzt werden!
Allerdings können die Teile nicht nach Maß aus der Zeichnung zugeschnitten werden. Sie müssen am Regal-Objekt einzeln ausgemessen
und entsprechend zugeschnitten werden!

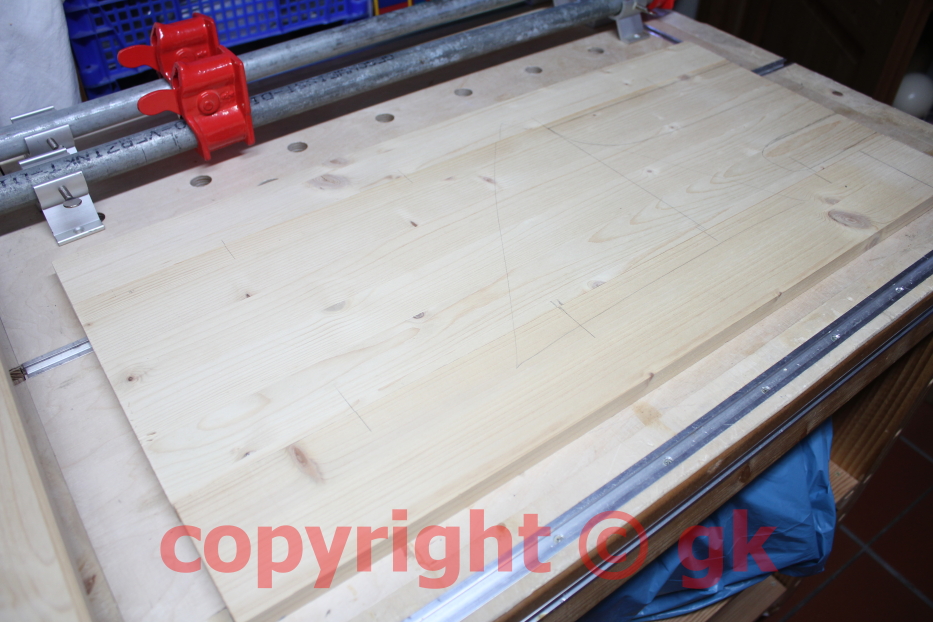

Zum herstellen eines Leimholzbrettes müssen die einzelnen Teile vorher mit dem Hobel abgerichtet werden,
damit Leimfläche auch gut schließt!

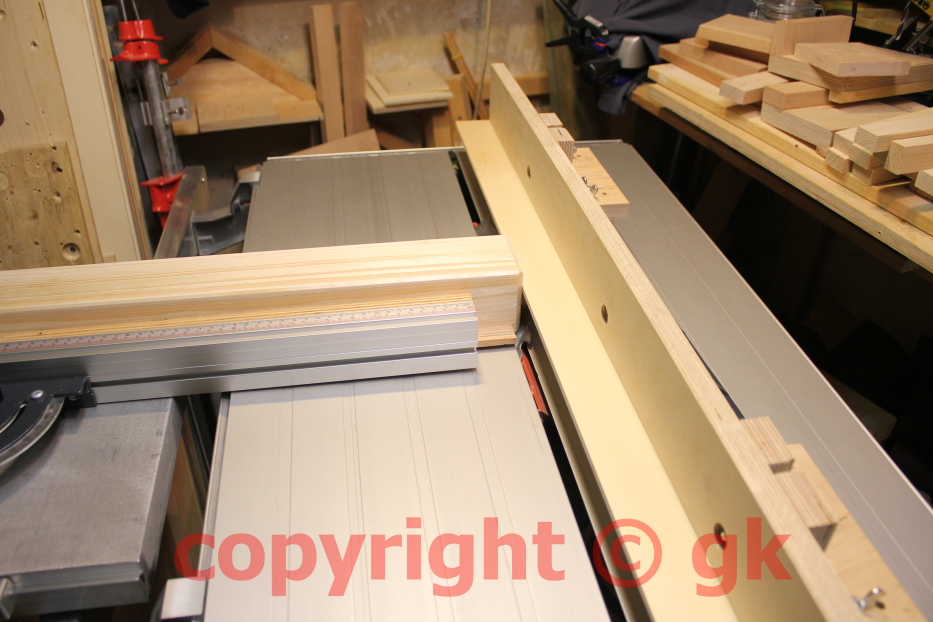

Die Einlegeböden werden eingepasst! Die seitlichen Streifen werden mit Übermaß in der Länge zugeschnitten.
Danach werden diese durch vorsichtiges Anpassen mit der TKS eingepasst (kann man auch mit der Stosslade machen)!
Dann fertig zusammenleimen, schleifen und einsetzen!
Die obere Platte wird mit Nutklötzen am Korpus befestigt!
|
